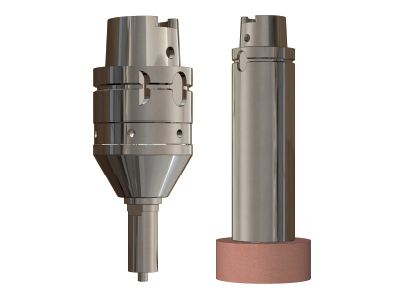

採用HSK 100A，增加軸向剛性，提高研磨效率。 採用液靜壓工作轉盤，提高圓柱度與表面粗糙度。
本機專門設計用于船舶、航空器等大型運輸產業、能源產業、工具機精密零組件、油壓元件等需要求高精度零件之研磨。
本機臺主要結構採用高級鑄鐵FC-30經由正?；療崽幚恚瑨?cǎi)低週波熔爐，呋喃樹脂砂模鑄造，確保機體安定、固定、耐磨耗。 機械結構設計主要考量負荷，速度，精度與穩定性。為了達到以上強度條件，結構件的設計採用較為穩固的三角形作為設計基礎，肋骨的三角設計則可符合力流增加抗彎曲剛性與抗扭剛性。
此結構設計解決X軸受重力影響直線度問題，更減輕了立柱的受力變形，大大改善X軸與Z軸的直線度。
X軸採用傾斜式軌道設計，可以利用重力消除間隙，并且增加剛性，更加快排水改善水溫影響床臺精度問題。
工作轉盤採用2斜面相互契合與轉動原理，自然形成可調整水平裝置，補償X軸與Z軸的垂直度誤差與Z軸軌道真直度誤差，更加提升機臺整體與加工物的幾何精度

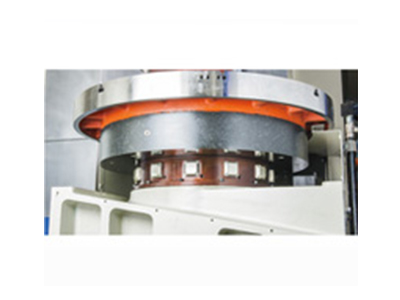

德國制造之液靜壓工作轉盤，提供精準的軸向及徑向偏擺，并可乘載1,600公斤的重物
砂輪主軸可依據工件之角度，手動或自動(選配)旋轉 ±30°以符合 研磨所需之角度
